کارتون طنز معماری!

برای خواندن مقاله بر روی تصویر بالا کلیک نمایید.

ماشین سنگفرش خیابان

ارسال شده در دسته ماشین آلات ساختمانی

بازدید :

نظرات : ۴

ماشین آلات راهسازی - سنگفرش اتومات خیابان

همانطور که میدانید کشور هلند آب و هوای بسیار مرطوبی دارد. بارشهای فراوان حتی در فصل تابستان این کشور را به یک سرزمین آبی تبدیل کرده است.

مسلم است که در چنین آب و هوایی آسفالت خیابانها دچار مشکل خواهند شد. به همین دلیل برای آسفالت مناسب و جلوگیری از آسیب آسفالت ترکیب خاصی مورد نیاز است. این ترکیب خاص در آسفالتهای اتوبانها و بزرگرراه های هلند مورد استفاده قرار میگیرد اما برای خیابانها و کوچه های فرعی, هلندی ها ترجیح میدهند از سنگ مصنوعی استفاده نمایند.

( ادامه مطلب را از اینجا بخوانید )

ارسال شده در تاریخ ۲۵ آذر, ۱۳۹۰ - توسط : مهندس علیرضا راحت

ساخته شده برای ساختن: ماشین آلات ساختمانی غول پیکر

ارسال شده در دسته لیست ترین ها‘ماشین آلات ساختمانی

بازدید :

نظرات : ۴

امروزه ساختن آسمانخراشهای رکورد شکن خبری عادی شده است طوریکه هر چند روز یکبار شاهد خبر جدیدی درباره بلندترین – بزرگترین – طویل ترین و … سازه ها هستیم. اما برای شکستن چنین رکوردهایی زمینه های آن باید فراهم شود. یکی از مهمترین محدودیتهای موجود ماشین آلات ساختمانی هستند. در واقع با پیشرفت علمی در زمینه ساخت ماشین آلات بزرگتر میتوان به ساخت سازه های بلندتر و بزرگتر نیز امید داشت.

در این لیست میخواهیم ۱۰ مورد از بزرگترین ماشین آلات ساختمانی را به شما معرفی کنیم:

۱۰- طولانی ترین ماشین پمپ بتن:

طولانی ترین ماشین پمپ بتن

طبق کتاب رکوردهای جهانی گینس, در حال حاضر شرکت ماشین آلات سنگین Sany رکورد طولانی ترین ماشین پمپ بتن را در اختیار خود دارد. یک پمپ سوار بر کامیون که قادر است بتن را تا ۷۱٫۵۳۵ متر پمپ کند!

با این وجود شرکت Putmeister ادعا میکند دارای طولانی ترین ماشین پمپ در حال بهره برداری است. یعنی کامیون-پمپی که قادر است بتن را تا ۷۰ متر جابجا کند. البته به دلیل تجربه ای که شرکت Putmeister در کار برای برج خلیفه بدست آورده است شانس این شرکت را برای همکاری در برج پادشاهی عربستان بیشتر میکند. ( برج پادشاهی عربستان – Kingdom Tower – قرار است در جده ساخته شود. این برج ۱ کیلومتر ارتفاع خواهد داشت )

( ادامه مطلب را از اینجا بخوانید )

بر چسب های نوشته : بزرگترین پل نقاله بار, بزرگترین جرثقیل تلسکوبی جهان, بزرگترین جرثقیل خزنده دنیا, بزرگترین جرثقیل ریلی دنیا, بزرگترین جرثقیل شناور در جهان, بزرگترین حفر کننده چرخشی دنیا, بزرگترین ماشین آلات ساختمانی, بزرگترین ماشین آلات عمرانی, بزرگترین ماشین حفاری تونل, بزرگترین ماشین حمل دنیا, سنگین ترین جرثقیل دنیا, شرکتهای ماشین آلات ساختمانی, طولانی ترین ماشین پمپ بتن, غولهای ساختمانی, غولهای معدن, ماشین آلات حمل و نقل مواد حفاری, ماشین آلات ساختمانی, ماشین آلات ساختمانی غول پیکر, ماشین آلات عظیم ساختمانی

ارسال شده در تاریخ ۱۸ مرداد, ۱۳۹۰ - توسط : مهندس علیرضا راحت

شکست شکست ناپذیرها! – ماشین آلات سنگین معدن

ارسال شده در دسته عکسهای جالب مرتبط‘فاجعه های مهندسی‘ماشین آلات ساختمانی

بازدید :

نظرات : ۲

واژگونی کاترپیلارها - کامیونهای غول پیکر معدن

احتمالا شما هم با برخی ماشین آلات سنگینی که در معادن و حفاری استفاده میشوند آشنا هستید. برخی از این ماشین آلات در سایت سیویلتکت معرفی شده اند و برخی دیگر در آینده معرفی میشوند.اما حجم خاک و سنگی که باید از معادن استخراج شود بسیار زیاد است و برای اینکار نمیتوان از کامیونهای معمولی استفاده کرد. به همین دلیل کامیونهای بسیار عظیمی برای این منظور ساخته شده اند که غولهای حمل و نقل نام گرفته اند. این کامیونها با قدرت عظیمی که دارند میتوانند حجم بسیار زیادی از مواد را به راحتی از محیطهای صعب العبور جابجا کنند. شاید قدرت این ماشینهای سنگین در مقایسه با کامیونهای معمولی بصورت غیر قابل مقایسه ای زیاد باشند. اما باز هم در برخی موارد جوابگوی نیاز بشر نیستند! در ادامه مطلب تصاویری از واژگونی این غولهای حمل و نقل آورده شده است.

( ادامه مطلب را از اینجا بخوانید )

بر چسب های نوشته : Caterpillar, بزرگترین کامیونهای جهان, بزرگترین ماشین آلات عمرانی, تصاویر واژگونی ماشین آلات ساختمانی, غولهای معدن, فاجعه های مهندسی, کامیونهای CAT, کامیونهای غول پیکر معدن, کامیونهای کاترپیلار, کامیونهای مخصوص معادن, ماشین آلات ساختمانی, ماشین آلات عظیم ساختمانی, ماشین آلات عمرانی, واژگونی کامیونهای معدن

ارسال شده در تاریخ ۵ خرداد, ۱۳۹۰ - توسط : مهندس علیرضا راحت

انواع جرثقیلها

ارسال شده در دسته ماشین آلات ساختمانی

بازدید :

نظرات : ۴

بطور کلی جرثقیل وسیله است برای جابجایی بارها, اما جرثقیلها انواع گوناگونی دارند و برای کارهای مختلف از جرثقیلهای مختلف استفاده میشود. بیشترین موارد استفاده از جرثقیل در ساخت پروژهای عمرانی و صنعت است اما در امور عمرانی استفاده از جرثقیل معمولا موقتی است و تا زمانی که پروژه به اتمام برسد از آن استفاده میشود.

در زیر به معرفی انواع جرثقیل و تصاویری از آنها میپردازیم:

جرثقیل متحرک:

معمولی ترین نوع جرثقیل شامل یک پلتفرم متحرک است که بر روی آن یک تیر تلسکوپی و یا یک خرپا نصب شده است. این نوع جرثقیلها میتوانند دارای چرخ – ریل و یا حتی سوار بر یک کامیون باشند. در این نوع جرثقیلها جابجایی بارها یا بوسیله کابل و یا با سیلندرهای هیدرولیکی صورت میگیرد.

جرثقیل متحرک

( ادامه مطلب را از اینجا بخوانید )

بر چسب های نوشته : انواع جرثقیل ها, تاور کرین ( جرثقیل برجی ), جرثقیل تلسکوپی, جرثقیل متحرک, جرثقیل مخصوص زمینهای ناهموار, جرثقیل معلق, جرثقیلهای ساخت و ساز, جرثقیلهای ساختمانی, جرثقیلهای عمرانی, جرثقیلهای کامیونی, جرثقیلهای مختلف, لودر جرثقیل, مشخصات جرثقیلها

ارسال شده در تاریخ ۲۵ اسفند, ۱۳۸۹ - توسط : مهندس علیرضا راحت

جرثقیل برجی (tower crane)

ارسال شده در دسته ماشین آلات ساختمانی

بازدید :

نظرات :

جرثقیل در کارگاههای ساختمانی با دهان معمولا افقی نصب شده بر روی نوک یک برج استفاده می شود.

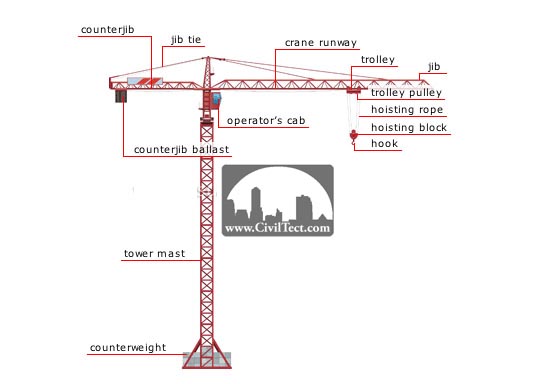

جرثقیل برجی ( تاور کرین - Tower Crane )

توضیح قسمتهای مشخص شده در شکل:

counterjib

شبکه فلزی که برای کمک به بالاست.

operator’s cab

اتاق فرمان در بالای برج که اپراتور از آنجا جرثقیل را کنترل می کند.

tower mast

شبکه فلزی در ارتفاع های مختلف که برای کمک به ارتفاع گرفتن جرثقیل است .

counterweight

بلوک بتنی در پایه برج که جرثقیل بر روی آن قرار می گیرد و باعث ثبات می شود.

crane runway

شاه تیر های موازی که واگن یرقی بر روی آن حرکت می کند .

hook

( قلاب )قطعه ی منحنی شکل فلزی برای بالا بردن بارها .

( ادامه مطلب را از اینجا بخوانید )

بر چسب های نوشته : Tower Crane, تاور کرین, جرثقیل برجی, جرثقیل ساختمانی, شکل تاور کرین, قسمتهای مختلف جرثقیل, ماشین آلات ساختمانی, مشخصات تاور کرین

ارسال شده در تاریخ ۱۳ اسفند, ۱۳۸۹ - توسط : مهندس علیرضا راحت

بولدوزر

ارسال شده در دسته ماشین آلات ساختمانی

بازدید :

نظرات :

بولدوزر یک ماشین خزنده بسیار قوی است. لغت بولدوزر بطور معمول برای نام بردن هر نوع ماشین آلات سنگین و پرقدرت بکار میرود اما معنی اصلی آن تراکتوری است که دارای یک تیغه خاص باشد. (تیغه بولدوزر)

در بیشتر مواقع بولدوزر زنجیردار است یعنی چرخهای متحرک آن درون زنجیری قرار گرفته اند تا باعث شود علاوه بر اینکه بولدوزر بتواند بر روی سطوح شیبدار راحتتر حرکت کند همچنین از فرو رفتن چرخهای آن در خاک جلوگیری شود. در ضمن این زنجیر امکان کار بر روی محیط های سخت و تیزی که ممکن است چرخ معمولی نتواند کار کند را میدهد.

تصویری از یک بولدوزر ساخت شرکت CAT

بولدوزر علاوه بر تعادل بسیار قوی بر روی زمین با داشتن یک تقسیم کننده گشتاور این امکان را دارد که از وزن خود در کمک برای فشار وارد کردن بر روی اشیا استفاده کند. برای مثال بولدوزر Caterpillar D9 را در نظر بگیرید: این بولدوزر میتوانید به راحتی یک تانک با وزن بیش از ۷۰ تن را جابجا کند. بنا بر این موارد ذکر شده بولدوزر استفاده های بسیاری در راهسازی و حتی دیگر رشته های عمرانی دارد.

تیغه بولدوزر که از فلز بسیار سنگین ساخته شده است در جلوی آن جاسازی میشود. به طور رایج این تیغه در سه نوع ساخته میشود:

۱- تیغه مستقیم که کوتاه بوده – هیچ شکل قوسی ندارد – باله های کناری ندارد و فقط برای درجه بندی معمولی خاک استفاده میشود.

۲- تیغه یونیورسال یا U شکل که بلندتر بوده و دارای قوس است. همچنین با داشتن باله های کناری بزرگ امکان حمل بیشتری را به بولدوزر میدهد.

۳- تیغه ترکیبی که کوتاهتر بوده و دارای قوس کمتری است و همچنین باله های کناریش کوچکتر هستند.

تغییرات:

به مرور زمان بولدوزرها به طوری تحت تغییر قرار گرفتند تا این ماشین آلات را قادر به انجام کارهایی کند که بولدوزرهای اولیه نمیتوانستند انجام دهند. به عنوان مثال لودرها با جابجایی تیغه با یک مخزن بزرگ و یک بازوی هیدرولیکی درست شدند. از تغییرات دیگر بولدوزر ها میتوان کوچکتر شدن اندازه آنها برای امکان کار در محلهای کاری کوچکتر نام برد که امکان مانور کمتری وجود دارد مثل معدنها و تونلها.

تاریخ:

اولین نمونه های بولدوزر بوسیله تراکتورهای کشاورزی درست شد که برای شخم زدن زمین بکار میرفتند. برای کندن کانال – جمع کردن خاک برای سد های خاکی و جابجایی سنگها و … تراکتورها به یک قطعه فلز سنگین مجهز شدند که بعدها با ایجاد تغییر تیغه بولدوزر نام گرفت.

تیغه بولدوزر لایه های اضافی خاک را جدا کرده و با حرکت رو به جلوی تراکتور آنها را به جلو هل میدهد. به مرور زمان که کارهای عمرانی پیچیده تر شدند شرکتهایی همچون CAT, Komatsu, John Deere, Case,JCB به ساخت بولدوزرهای پیشرفته تر پرداختند. اما در میان این شرکتها CAT همچنان پیشتاز ساخت بولدوزر است.

لینک ثابت این مطلب

بر چسب های نوشته : bulldozer, برترین شرکت های سازنده بولدوزر در جهان, بولدوزر, تاریخچه بولدوزر, تیغه های بولدوزر, شرکت های سازنده بولدوزر, شرکتهای ماشین آلات ساختمانی

ارسال شده در تاریخ ۳۰ آذر, ۱۳۸۹ - توسط : مهندس علیرضا راحت

دستگاه حفاری تونل TBM

ارسال شده در دسته ماشین آلات ساختمانی

بازدید :

نظرات :

دستگاه حفاری تونل (Tunnel boring machine) که به نام مخفف TBM معروف است نوعی ماشین غول پیکر است که تقریبا در همه حفاری های تونل از آن استفاده میشود. این دستگاه با مته هایش و حرکت چرخشی که دارد با حفر تونل پیش میرود. از این دستگاه غول پیکر برای حفر تونلهایی با مقطع دایره ای که قطری بیش از ۱ متر دارند استفاده میشود.

در روش های قدیمی که با استفاده از انفجار و مته زنی تونل زده میشد باعث مشکلاتی در محیطهای اطراف و همچنین باعث نامنظم بودن تونل کنده شده میشد اما با استفاده از این دستگاه هیچ یک از دو مشکل ذکر شده وجود ندارد که باعث ارزانتر شدن هزینه ساخت میشود. البته ساخت دستگاه های TBM بسیار گران است و همچنین امکان جابجایی زیادی ندارند به همین دلیل شاید برای پروژه های کوچک استفاده از این دستگاه ها گرانتر از روش سنتی باشد اما برای پروژه های بزرگ و تونلهای طولانی تر به دلیل دقت در انجام پروژه و کاهش زمان پروژه این اختلاف قیمت جبران میشود.

بیشترین قطر TBM 15.43 متر است که برای پروژه ای در شانگهای چین ساخته شده است. البته در این پروژه خاک و سنگهای محل نرم بوده اما برای سنگهای سخت بیشترین قطر ۱۴٫۴ متر بوده است.

به طور معمول سرعت چرخش این نوع دستگاه ها بین ۱ تا ۱۰ دور در دقیقه است که بستگی به نوع خاک دارد.

یکی از ویژگیهای خوب دستگاه های TBM این است که خرده سنگ و خاک حفر شده بصورت اتوماتیک بر روی ریل های موجود در آن خارج میشوند. در بیشتر مواقع این خاک و سنگ خارج شده در ساخت بتن برای خود پروژه استفاده میشود.
